Des interventions réelles, avec leurs contraintes et leurs caractéristiques techniques. Les clients ne sont pas nommés : seuls le type de site et la région sont indiqués.
Clarificateur DN300 raccordé de nuit sur l’eau glacée d’un hôpital
Le contexte. Un centre hospitalier dont le réseau d’eau glacée alimente notamment les urgences. Impossible d’interrompre la production : la coupure devait être la plus courte possible et parfaitement préparée.
L’intervention. Raccordement de nuit d’un clarificateur Magline ETCi 3300 en DN 300, monté avec son by-pass de maintenance pour que l’appareil puisse être isolé sans arrêter le réseau. L’installation traite la totalité du débit et complète le traitement physico-chimique du procédé ESTAC.
Clarificateur Magline ETCi 3300, DN 300
Champ magnétique de 336 000 gauss
Média filtrant de 407 000 mm²
Intervention de nuit, coupure réduite au minimum
By-pass de maintenance : entretien sans arrêt d’exploitation
Le résultat. La totalité du débit est filtrée en continu, ce qui protège les échangeurs et le groupe froid et sécurise le rendement de l’installation dans la durée.
Désembouage simultané de réseaux urbains d’eau glacée et de chauffage
Le contexte. Des antennes de réseaux urbains transportant à la fois de l’eau glacée et de l’eau de chauffage, à traiter sans immobiliser la distribution.

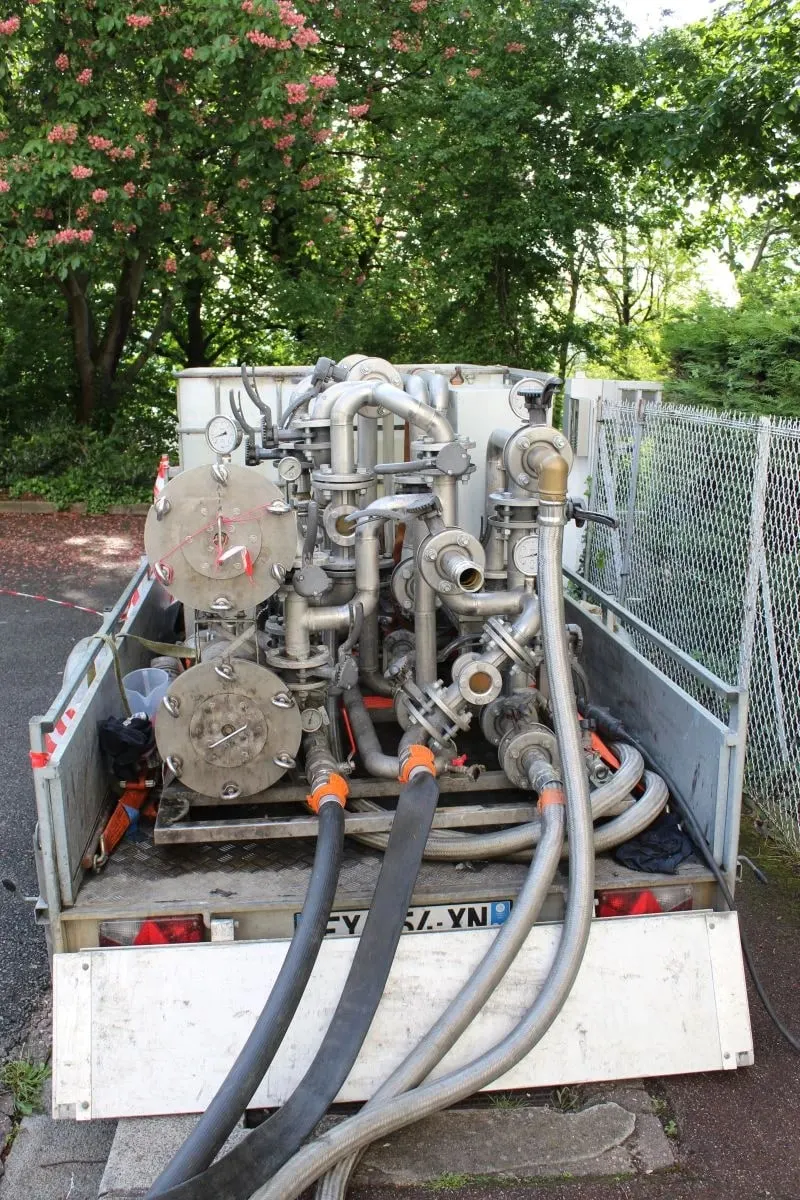

L’intervention. Intervention curative menée avec nos équipements de grande capacité : l’Aquamonster, procédé autonome capable de traiter jusqu’à 1 000 m³/h, et le Gaussmonster, qui applique le procédé ESTAC avec plus de 3 000 000 de gauss et plus de 1 200 000 mm² de tamis de filtration. Les deux réseaux ont été traités en parallèle.
Jusqu’à 1 000 m³/h traités
Plus de 3 000 000 de gauss
Plus de 1 200 000 mm² de surface filtrante
Eau glacée et chauffage traités simultanément
Le résultat. Les deux réseaux ont retrouvé leurs conditions de circulation sans arrêt de la distribution.
Désembouage sous gaz inerte et clarification magnétique sur une installation de chauffage
Le contexte. Une installation de chauffage collectif chargée en boues et en oxydes de fer, avec les conséquences habituelles : émetteurs qui chauffent mal et consommation en hausse.
L’intervention. Désembouage physico-chimique suivi de rinçages hydropneumatiques sous gaz inerte, un procédé déposé auprès de l’INPI, puis clarification magnétique. L’ensemble constitue la méthode de traitement ESTAC, appliquée exclusivement par nos équipes.
Désembouage physico-chimique
Rinçages hydropneumatiques sous gaz inerte, procédé déposé à l’INPI
Clarification magnétique
Méthode ESTAC
Le résultat. L’eau prélevée en fin d’intervention est redevenue claire, alors qu’elle sortait chargée de boues au début des rinçages.
Désembouage sous gaz inerte d’un immeuble de 12 appartements
Le contexte. Un immeuble de douze appartements dont le circuit de chauffage s’était chargé en boues au fil des années. L’intervention devait se faire depuis l’extérieur, sans entrer dans les logements ni bloquer les accès.

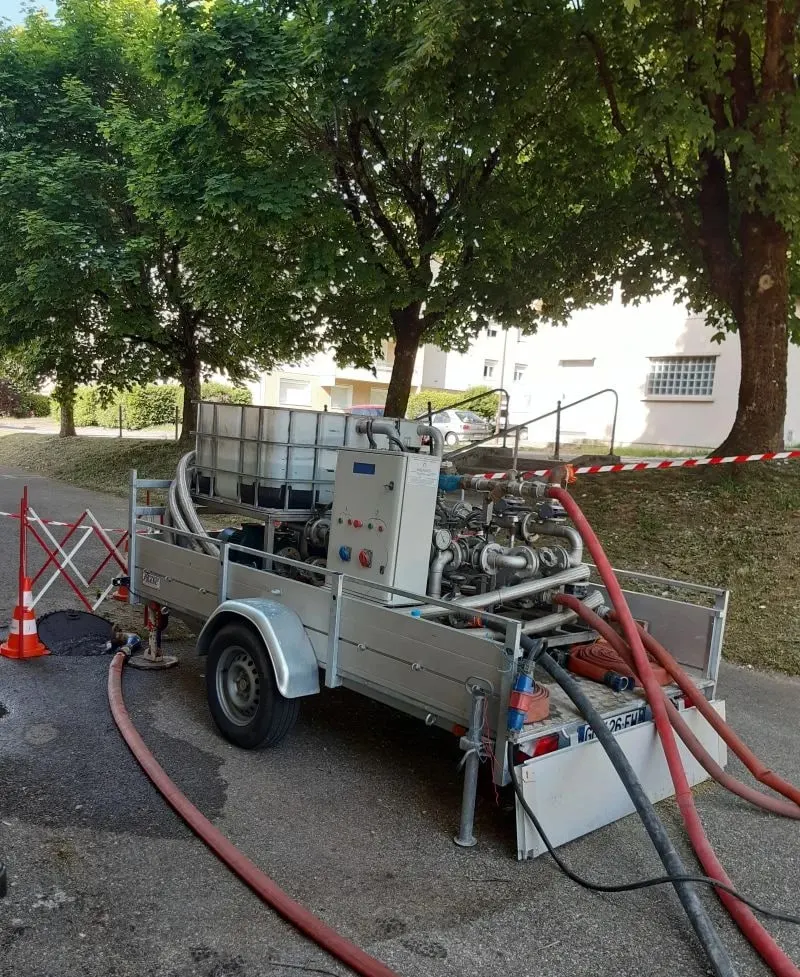

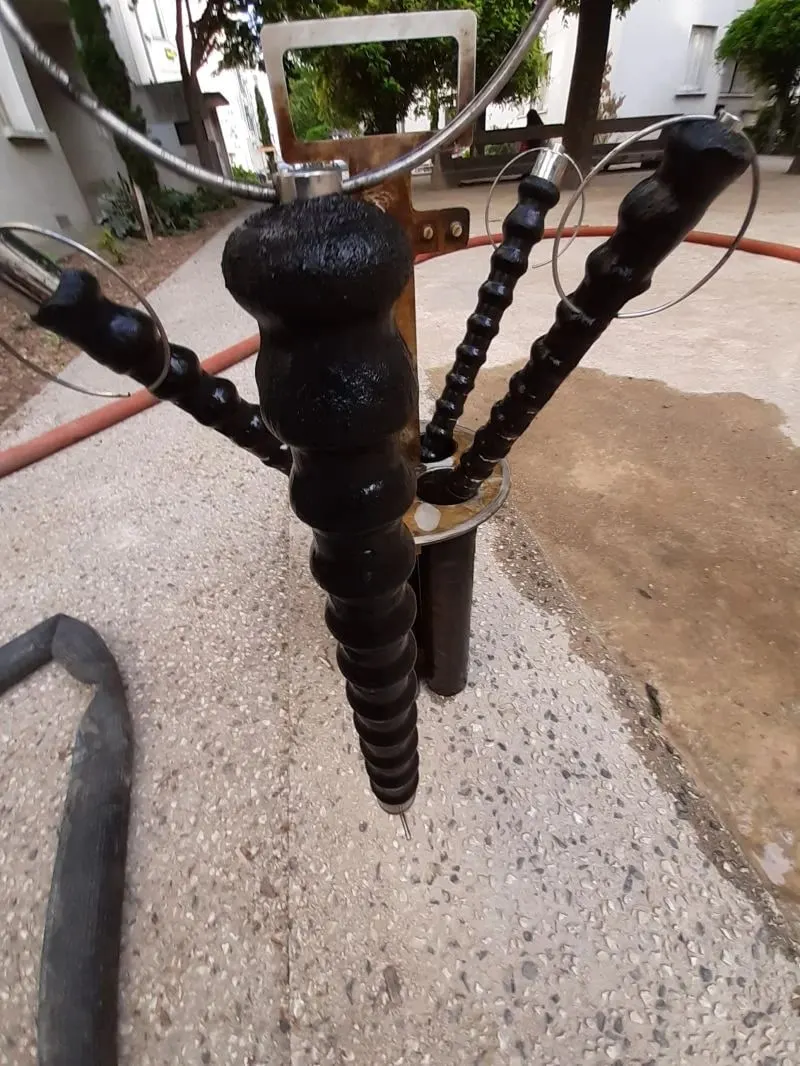

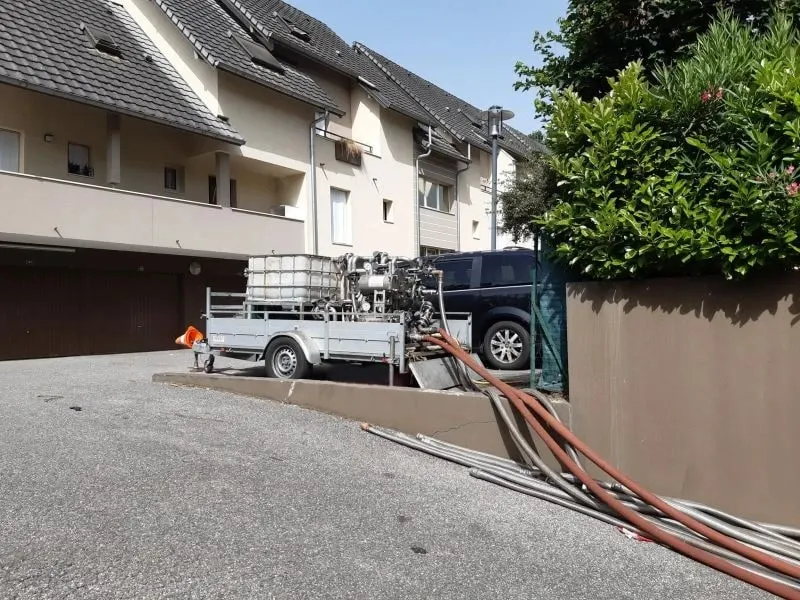

L’intervention. Désembouage physico-chimique sous gaz inerte, procédé déposé auprès de l’INPI. Le matériel est installé sur remorque au pied du bâtiment et raccordé au circuit par des flexibles : les résidents ne subissent ni travaux ni passage dans les logements.
Immeuble de 12 appartements
Désembouage physico-chimique sous gaz inerte
Procédé déposé à l’INPI
Matériel mobile installé au pied du bâtiment
Aucune intervention dans les logements
Le résultat. Le circuit est rincé jusqu’à obtenir une eau claire en sortie, ce qui rétablit la circulation dans les émetteurs et l’échange thermique.
Désembouage circuit par circuit, avec double inversion du sens de rinçage
Le contexte. Un réseau de chauffage dont certaines colonnes ne circulaient plus correctement. Un rinçage global n’aurait pas suffi : les dépôts les plus installés ne partent que si l’on traite chaque portion séparément.
L’intervention. Désembouage hydropneumatique sous gaz inerte, mené circuit par circuit puis émetteur par émetteur, avec une double inversion du sens de rinçage. Le changement de sens décolle les dépôts qu’un écoulement dans un seul sens laisse en place.
Traitement circuit par circuit, puis émetteur par émetteur
Rinçage hydropneumatique sous gaz inerte
Double inversion du sens de circulation
Contrôle visuel de l’eau à chaque étape
Le résultat. Chaque portion du réseau est rincée jusqu’à obtenir une eau claire, y compris les émetteurs qui ne chauffaient plus.

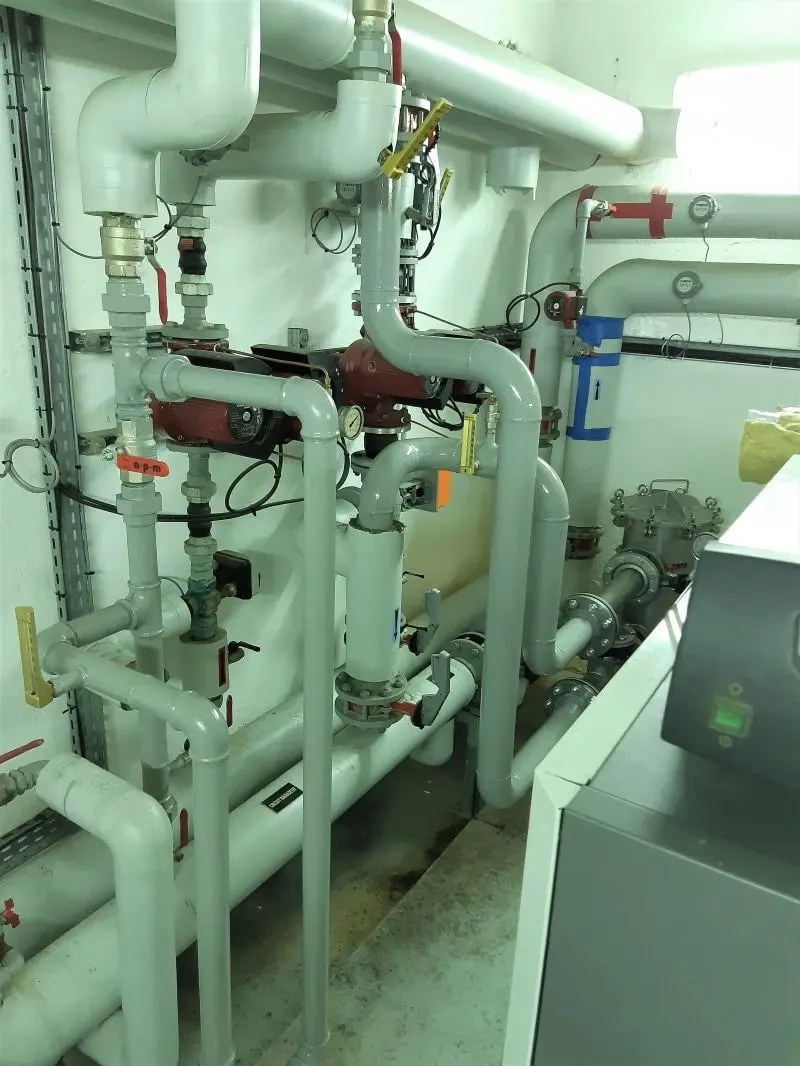

Clarificateur ETCi posé en débit total dans une chaufferie
Le contexte. Une chaufferie existante à équiper d’une filtration permanente, dans un local déjà encombré de canalisations et d’organes de réglage.
L’intervention. Installation d’un clarificateur de la gamme ETCi en débit total : la totalité de l’eau du circuit traverse l’appareil, et non une simple dérivation. Le raccordement a été adapté au tracé existant.
Clarificateur Magline gamme ETCi
Montage en débit total : 100 % du fluide filtré
Raccordement adapté à une chaufferie existante
Le résultat. Les particules d’oxyde de fer sont retenues en continu, ce qui protège la chaudière, les pompes et les organes de réglage.
Désembouage colonne par colonne, avec recyclage de l’eau de rinçage
Le contexte. Un réseau de chauffage collectif à désembouer sans gaspiller d’eau : un rinçage classique envoie des dizaines de mètres cubes à l’égout.

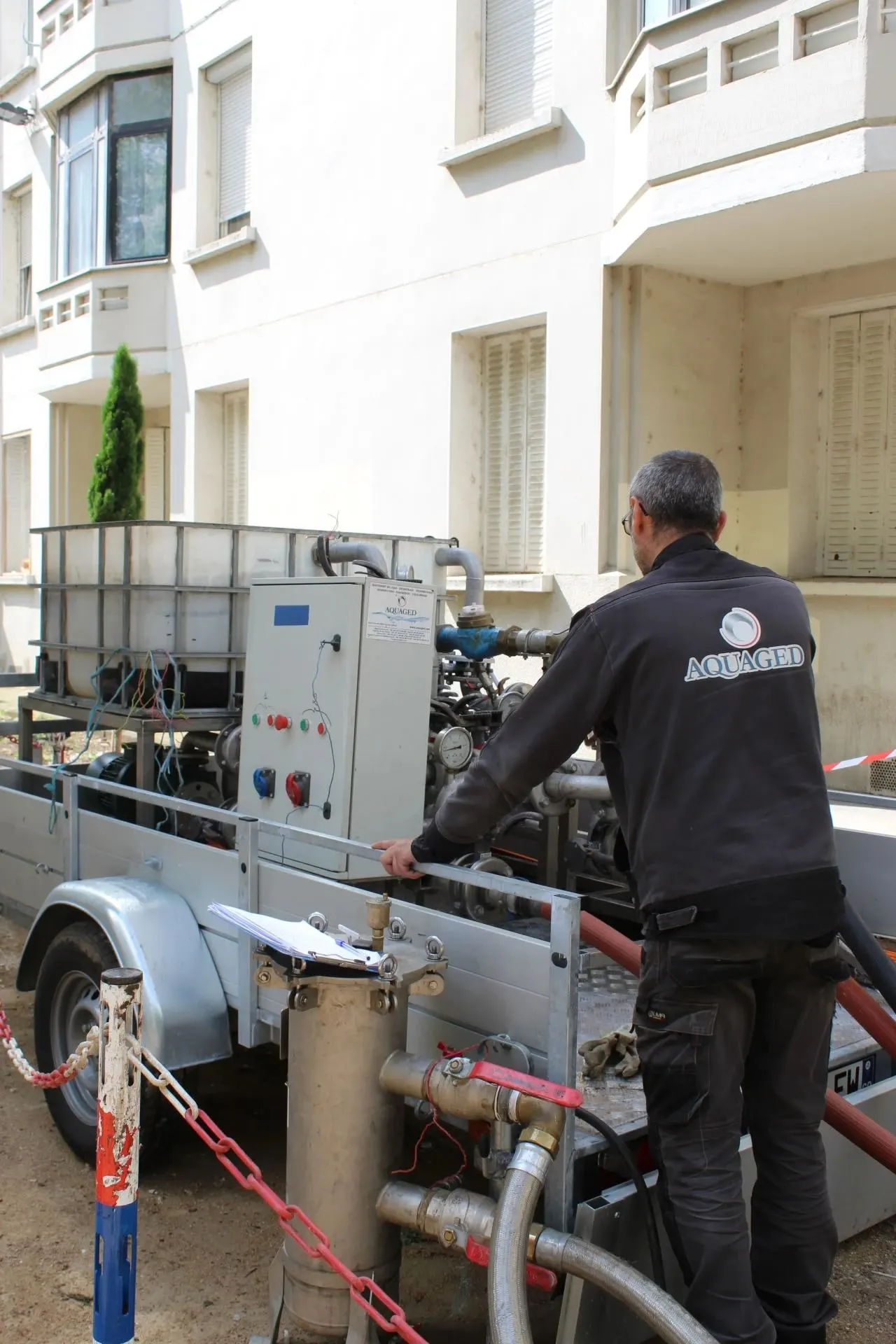

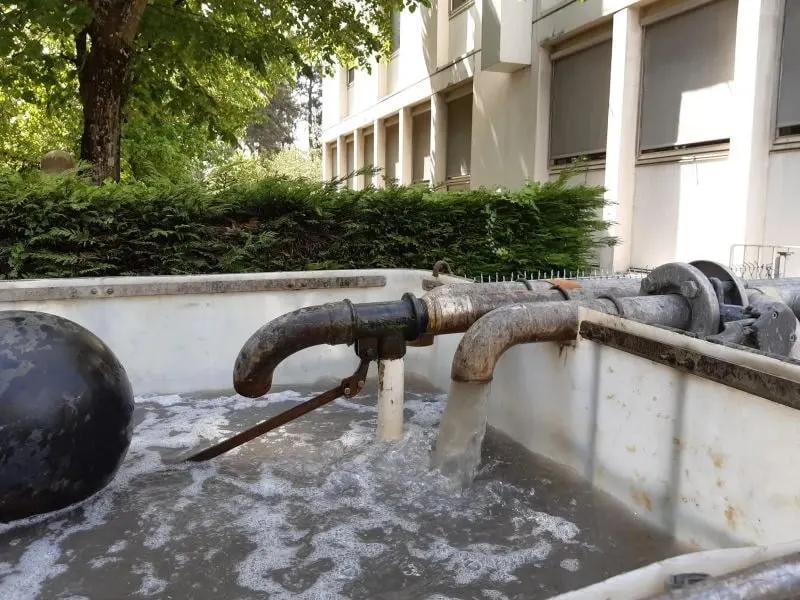

L’intervention. Désembouage par circulation forcée, colonne par colonne, suivi d’une double inversion du sens de circulation. Nos centrales de rinçage récupèrent et remettent en circulation le fluide de rinçage une fois redevenu propre, ce qui réduit fortement la consommation d’eau de l’opération.
Circulation forcée, colonne par colonne
Double inversion du sens de circulation
Recyclage du fluide de rinçage propre
Consommation d’eau réduite

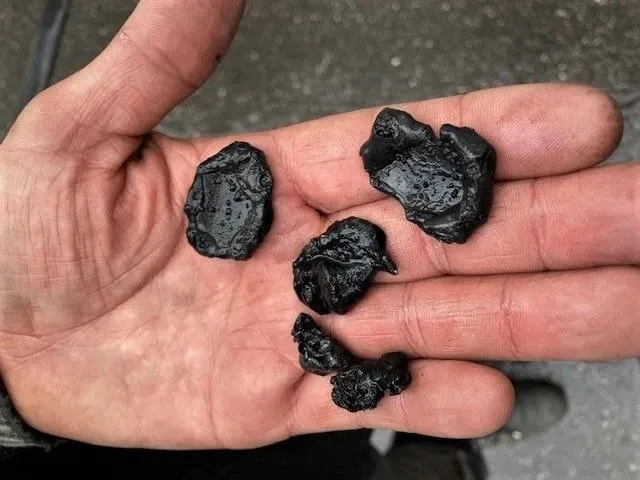

Extraction de dépôts durcis, impossibles à dissoudre par un simple produit
Le résultat. Le réseau est nettoyé portion par portion, avec une consommation d’eau bien inférieure à celle d’un rinçage à l’égout. Les dépôts ressortent sous forme de morceaux durcis, que seul un rinçage hydropneumatique décolle.

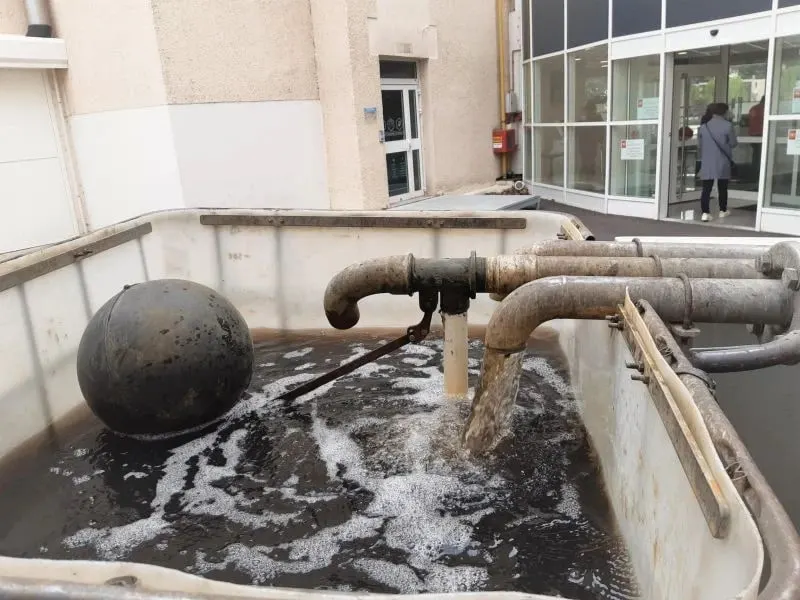

Désembouage d’un établissement de santé en site occupé
Le contexte. Un établissement de santé en activité, avec des entrées et des accès à préserver. Le chauffage ne pouvait être arrêté que par portions, et jamais longtemps.

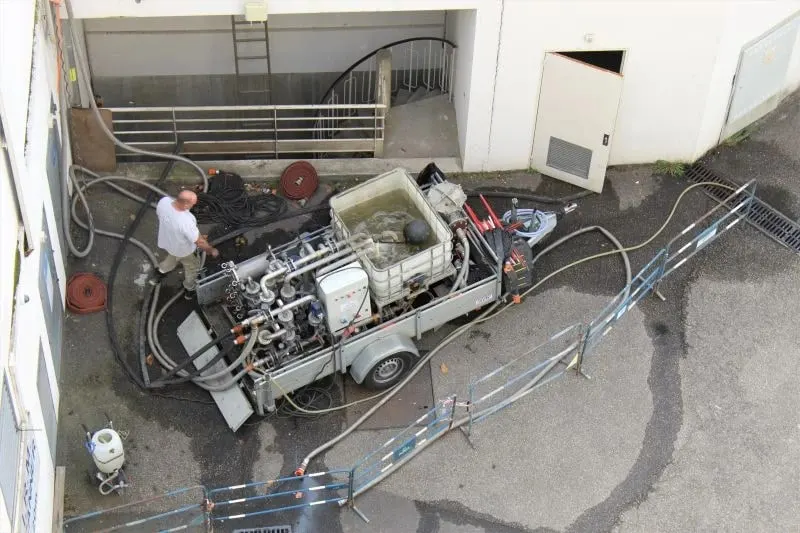

L’intervention. Désembouage hydropneumatique sous gaz inerte, mené circuit par circuit avec double inversion du sens de rinçage. L’installation mobile a été posée à l’extérieur, sur une zone balisée, sans gêner la circulation des patients ni des véhicules.
Site occupé, activité maintenue
Traitement circuit par circuit
Rinçage sous gaz inerte, double inversion du sens
Matériel mobile installé en zone balisée
Le résultat. Le réseau a été nettoyé sans interrompre le fonctionnement de l’établissement, portion par portion jusqu’à obtenir une eau claire.
Dégraissage et désembouage d’une installation de chauffage et de refroidissement
Le contexte. Une installation réversible, qui produit du chaud en hiver et du froid en été. Ces circuits cumulent les dépôts : boues et oxydes, mais aussi graisses et résidus de montage restés dans les canalisations.
L’intervention. Dégraissage puis désembouage physico-chimique de l’ensemble. Le dégraissage est l’étape que l’on oublie souvent : tant que le film gras reste en place, le produit de désembouage n’atteint pas la paroi et le résultat ne tient pas.
Circuit réversible chauffage et refroidissement
Dégraissage préalable des canalisations
Désembouage physico-chimique
Traitement de l’ensemble de l’installation
Le résultat. Les parois sont remises à nu, ce qui rétablit l’échange thermique et permet au traitement préventif d’agir ensuite correctement.
Adoucisseur et dosage sur l’eau chaude sanitaire, secteur de Valence
Le contexte. Une eau calcaire alimentant la production d’eau chaude sanitaire. Sans traitement, le tartre se dépose dans le ballon et les canalisations : rendement en baisse, entretien plus fréquent et dépôts favorables aux bactéries.

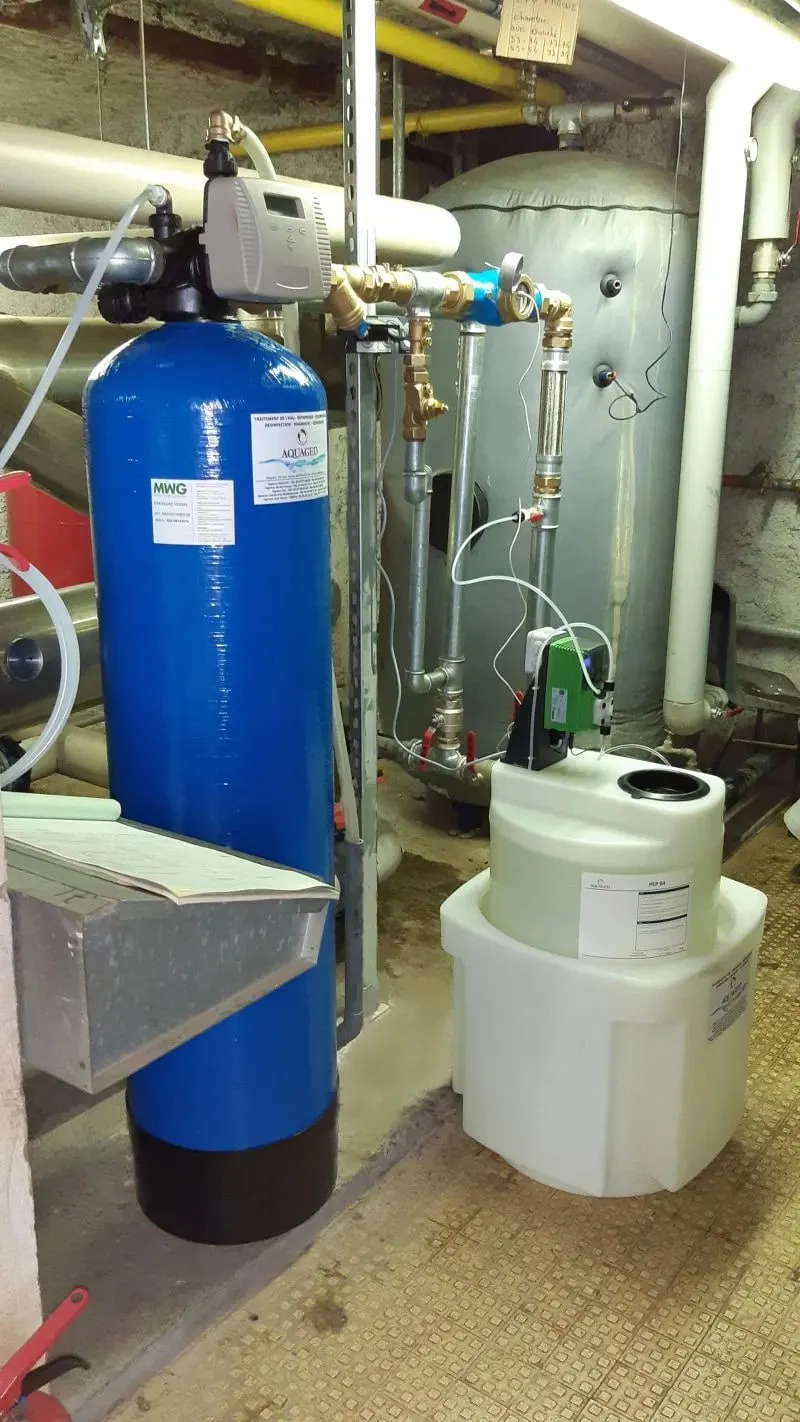

L’intervention. Installation d’un adoucisseur de 150 litres de résine avec son bac à sel, et mise en place d’un groupe de dosage sur l’eau chaude sanitaire pour le traitement préventif.
Adoucisseur de 150 litres de résine
Groupe de dosage sur la production d’eau chaude sanitaire
Suivi assuré dans le cadre du contrat d’entretien
Le résultat. La production d’eau chaude est protégée de l’entartrage, et le traitement est contrôlé à chaque visite de maintenance.
Adoucisseur, déminéralisation et dosage sur l’appoint d’un réseau de chauffage
Le contexte. Chaque appoint d’eau de ville apporte du calcaire et de l’oxygène dans un circuit fermé : c’est la principale cause de tartre et de corrosion, donc de boues.

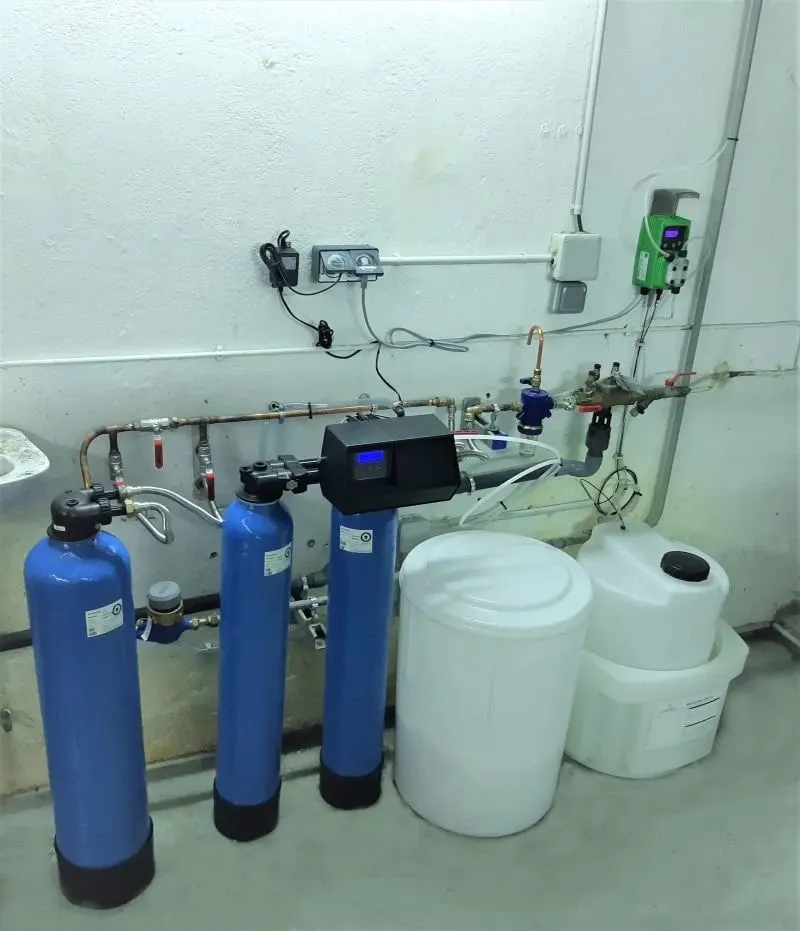

L’intervention. Mise en place d’un adoucisseur, d’une bouteille de déminéralisation et d’un groupe de dosage sur l’eau d’appoint du chauffage, pour que l’eau introduite dans le réseau soit déjà traitée.
Adoucisseur et bouteille de déminéralisation
Groupe de dosage sur l’appoint
Traitement de l’eau avant son entrée dans le circuit
Le résultat. L’eau d’appoint n’apporte plus de dureté au réseau, ce qui limite la formation de tartre et de boues.
Remplacement d’un pot d’introduction par un groupe de dosage
Le contexte. Le pot d’introduction, longtemps utilisé pour verser le produit dans le circuit, impose une manipulation à chaque appoint et ne garantit pas la dose réellement introduite.

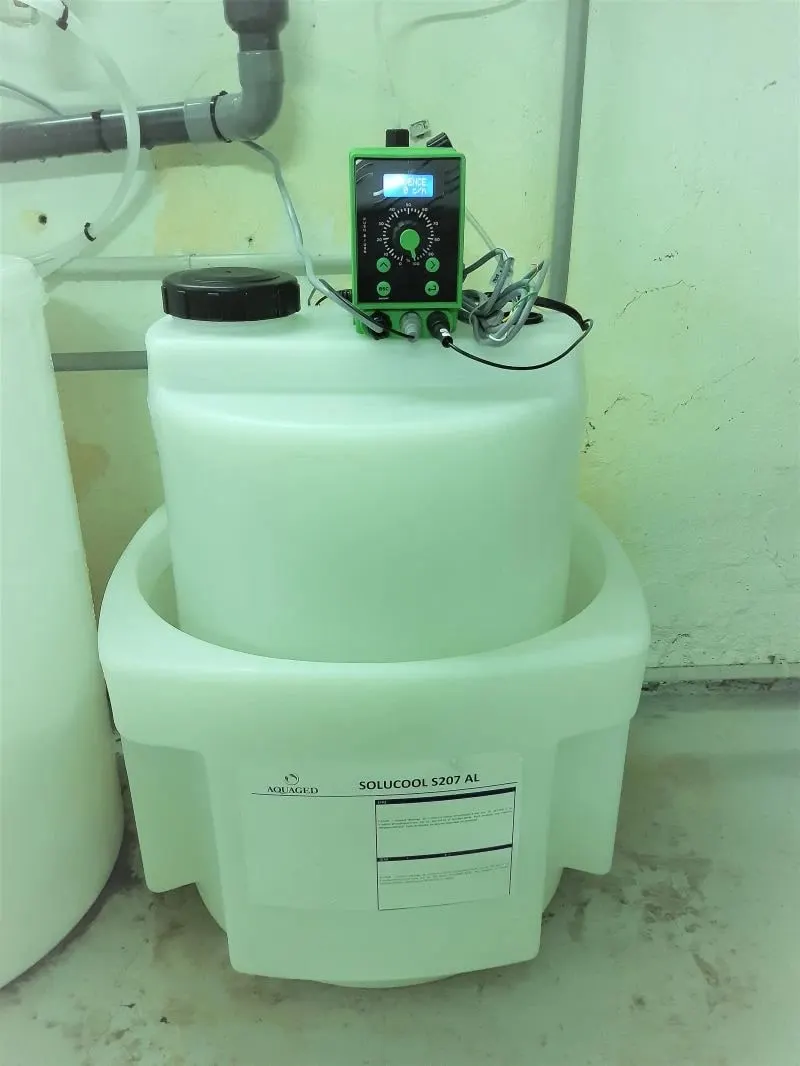

L’intervention. Dépose du pot d’introduction placé sur l’appoint d’eau de chauffage et mise en place d’un groupe de dosage, qui injecte le produit proportionnellement à l’eau ajoutée.
Dosage proportionnel à l’eau d’appoint
Plus de manipulation de produit à chaque appoint
Traitement régulier et traçable
Le résultat. La concentration en produit de traitement reste stable, sans dépendre d’une intervention manuelle.
